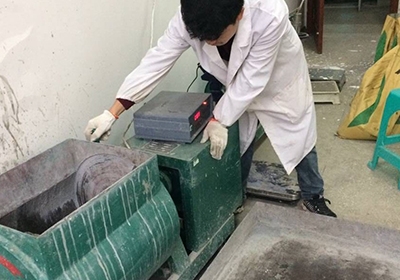

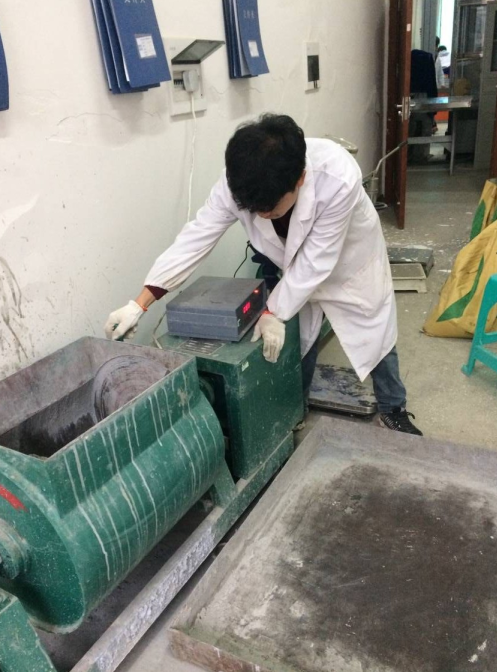

强制式单卧轴混凝土搅拌机（SJD-30型）

强制式混凝土搅拌机包括搅拌筒，搅拌筒内装配有搅拌轴，搅拌筒的两端壁处的搅拌轴上各安装有一用于清理端壁面的边臂，两边臂之间的搅拌轴上的中点的两侧各安装有一组螺旋式排布的搅拌臂，两组搅拌臂在轴向排布上均自端臂至中臂，在旋转方向的排布均自端臂至中臂，各搅拌臂的顶端均固定有搅拌叶片，两边臂在旋转方向的排布上分别落后于同侧的搅拌臂端臂。

简介

强制式混凝土搅拌机，本实用新型将边臂在整体搅拌臂布局的旋转方向的位置后撤，使其落后于同侧的搅拌臂组的端臂，这样在实际工作时，边臂工作阻力较小、与搅拌筒之间无切磨，使边臂的耐久度提高，搅拌轴所需驱动力也减小，因此可装配小功率的电机，使制造成本降低，能耗相应减小。

注意事项

（1）搅拌的混凝土骨料应严格筛选，最大粒径不得超过允许值，以防卡料。每次搅拌时加入搅拌筒的物料，不应超过规定的进料容量，以免动力过载。

（2）搅拌叶片和搅拌筒底及侧壁的间隙，应经常检查是否符合规定要求。当间隙超过标准时，会使筒壁和筒底粘结的残料层过厚，增加清洗时困难并降低搅拌效率，如搅拌叶片磨损，应及时调整、修补或更换。

操作规程

1、启动前首先检查旋转部分与料筒是否有刮碰现象，如有刮碰，应及时调整。

2、 减速箱应注入机油后方能使用，卸料蜗轮及滑动轴承处也应注入机油。

3、清理料筒内杂料，将筒体限位装置锁紧，然后启动机器，如在启动后发现运转方向不符合要求时，应及时切断电源，将导线的任意两根相线互换位置，再重新启动。

4、 将混凝土拌合物装入料筒内，合上筒盖，根据搅拌时间调整时间继电器的定时（必须在断电情况下调整）。

5、按动启动按钮，主轴便带动搅拌铲运转，达到设定时间后自动停车。

6、卸料时先停机，然后将料体位限制受柄松开，再旋转手轮，由蜗轮带动料筒旋转到便于出料的位置，停止转动，然后启动机器使主轴运转方可排出物料，直至将料排干净停止主轴运转，旋转手轮使物料筒复位。

7、清洗料筒，将水到入料筒内使主轴运转将料筒内残余物料清洗干净或用砂子清洗也可。
