海创高科数显回弹仪保养解析

发布日期:2018-02-28 作者:小海 点击:

海创高科数显回弹仪保养解析

 2016-09-23 小海

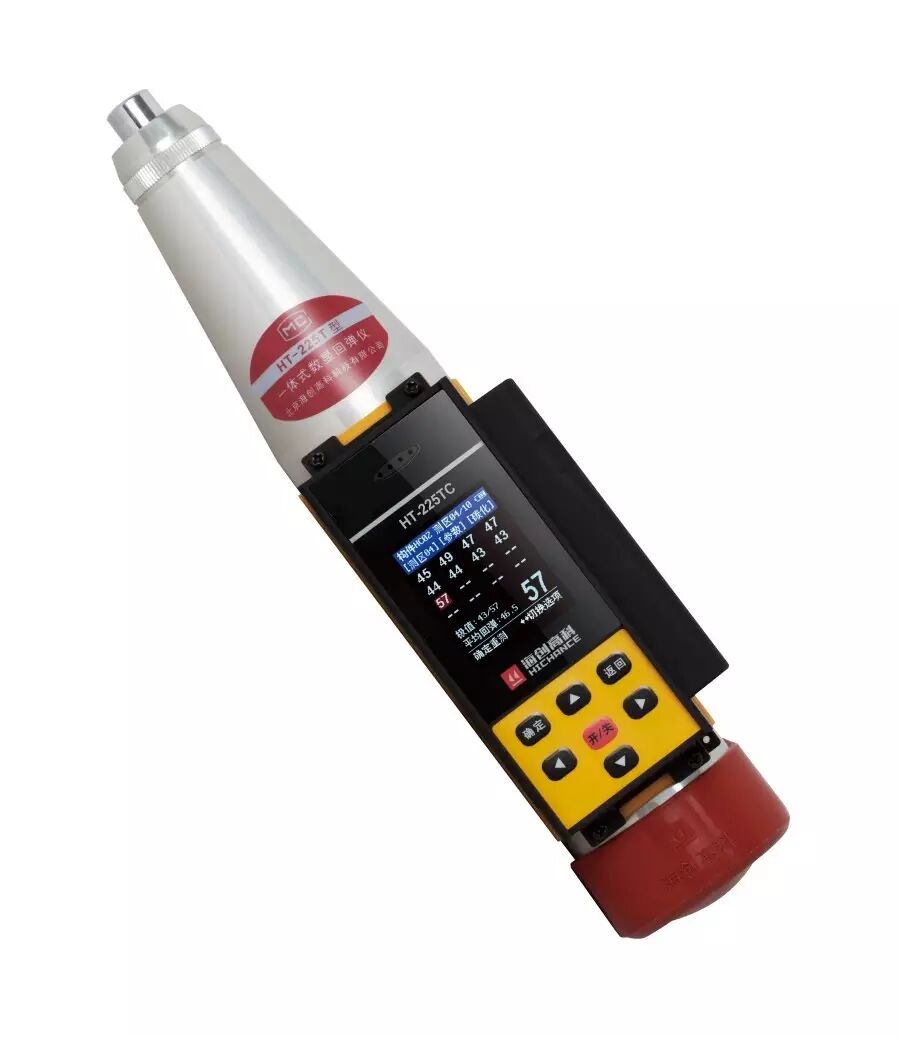

海创高科HT-225T一体式数显回弹仪,操作简单,采用先进的“光栅技术,无接触,无摩擦"确保数据精准。各位检测工程师们带着HT-225T奔波于检测现场,时间久了难免会对仪表产生影响,例如尘土侵袭等。


本次小编针对海创高科HT-225T数显回弹仪保养给大家解析一下


数显回弹仪保养分成2部分:即机械回弹仪部分、数显仪表部分


机械回弹仪部分属于机械摩擦,故障概率大于数显仪表部分。通常回弹仪出现率定不准或到达保养时限只需对机械回弹仪部分进行保养即可


回弹仪机械部分保养方法视频


请在WIFI环境下观看,土豪请随意



个别情况,机械回弹仪弹击次数不达10万次或低于报废底限,正常保养后,还存在如仪表报数不准的情况,就该保养仪表了



回弹体仪表保养准备工作

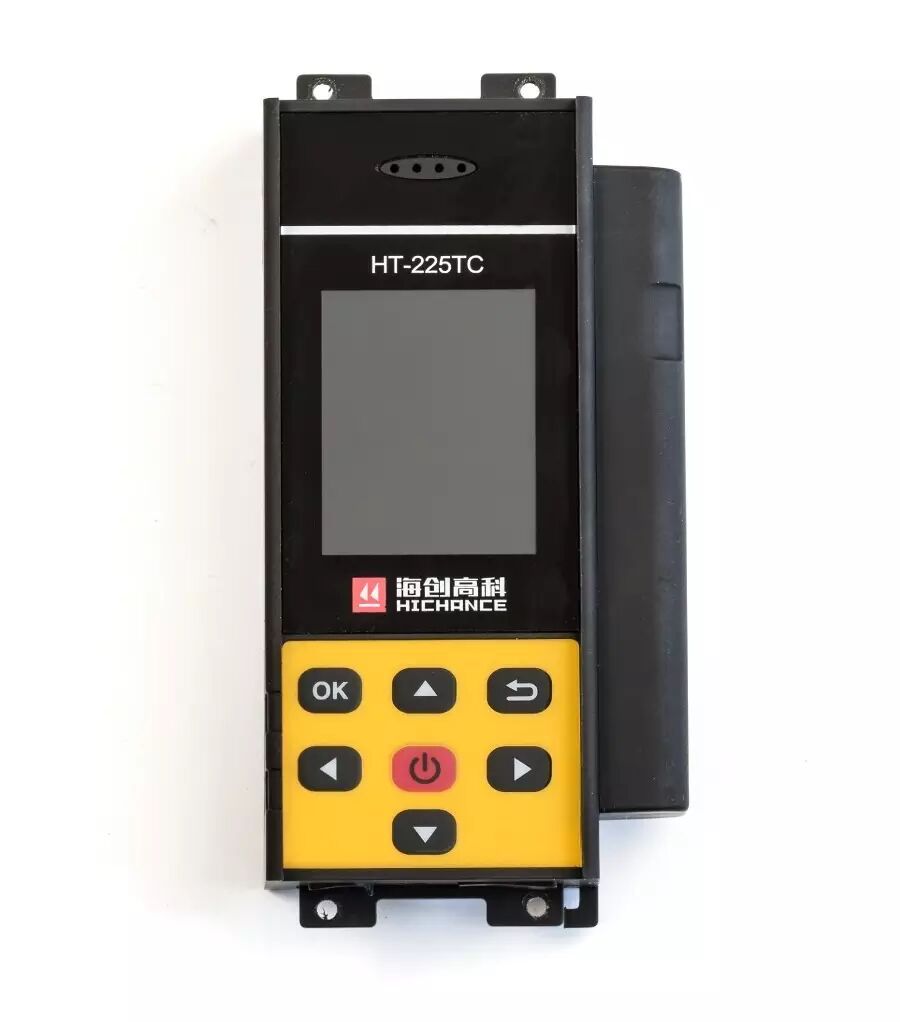

将仪表从回弹仪上拆下

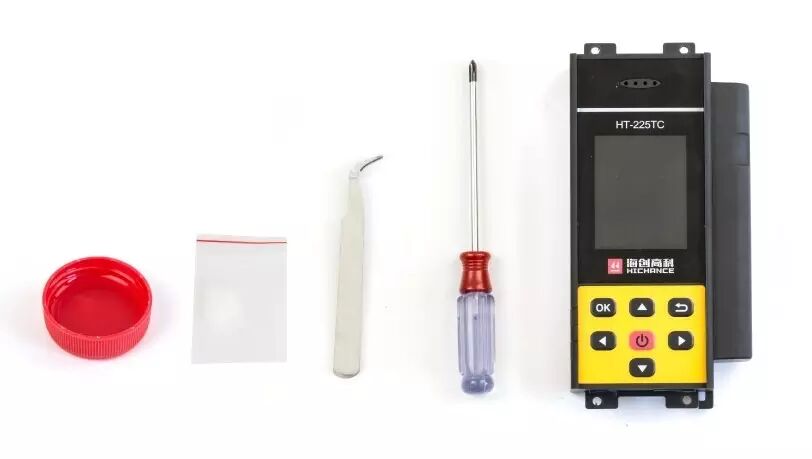

回弹仪保养所用工具:酒精、棉花、弯头镊子、螺丝刀



拆卸仪表

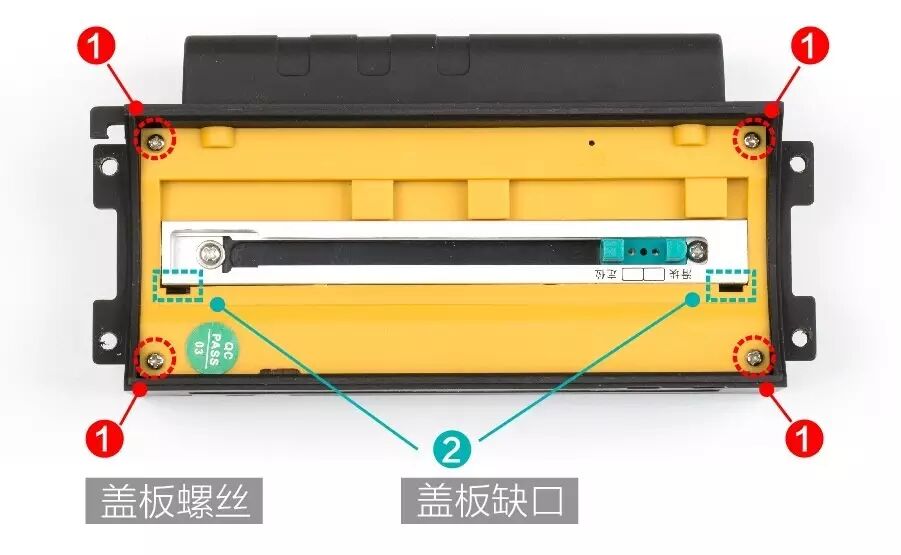

图中“1”为固定盖板的四个螺丝;“2”为盖板缺口

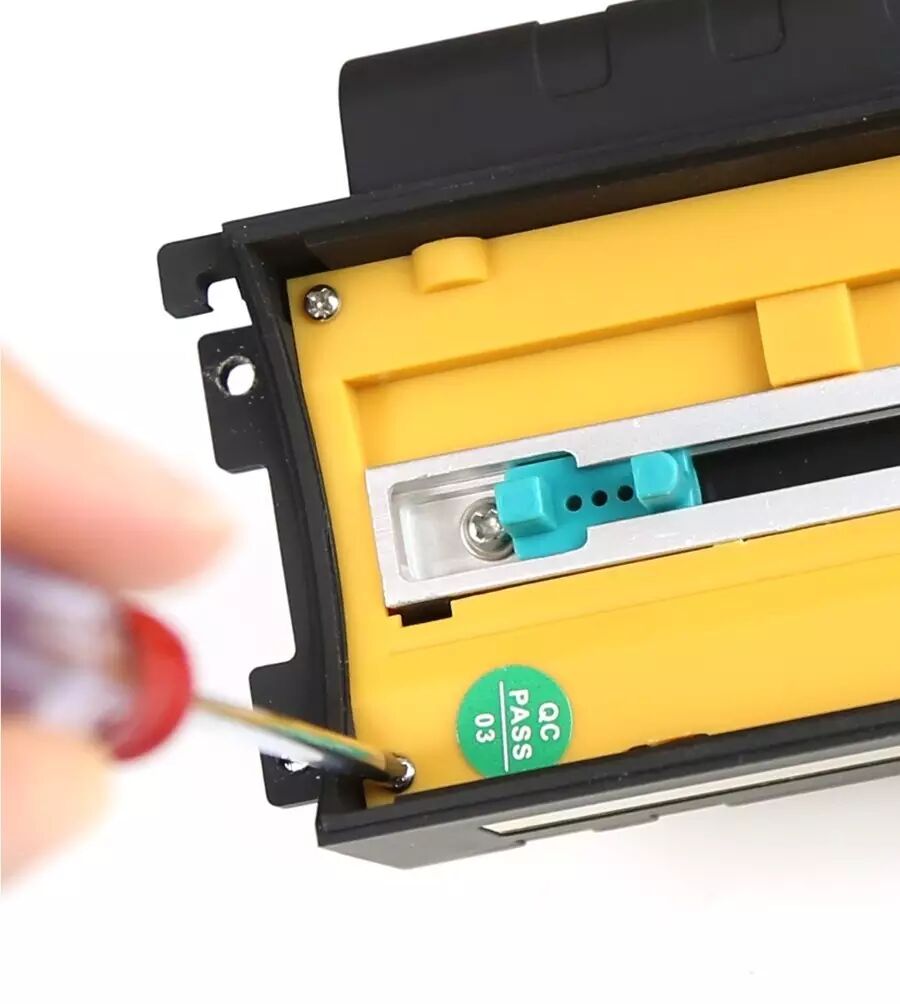

使用十字螺丝刀依次卸下4颗螺丝

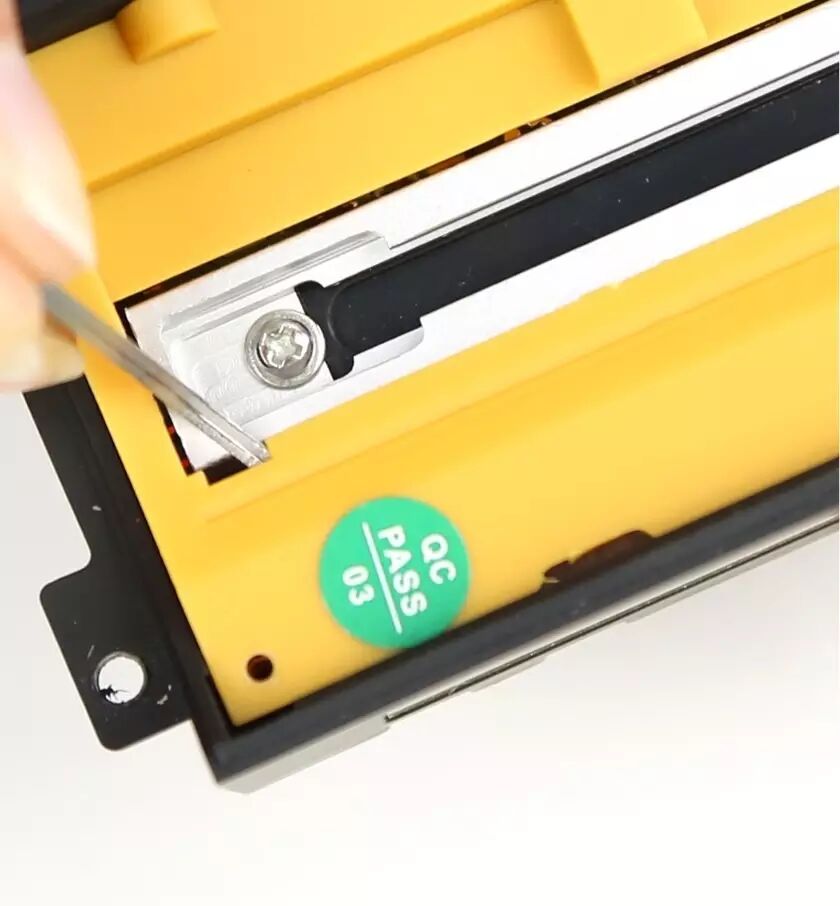

使用弯头镊子撬盖板缺口(轻微用力),拆掉仪表盖板

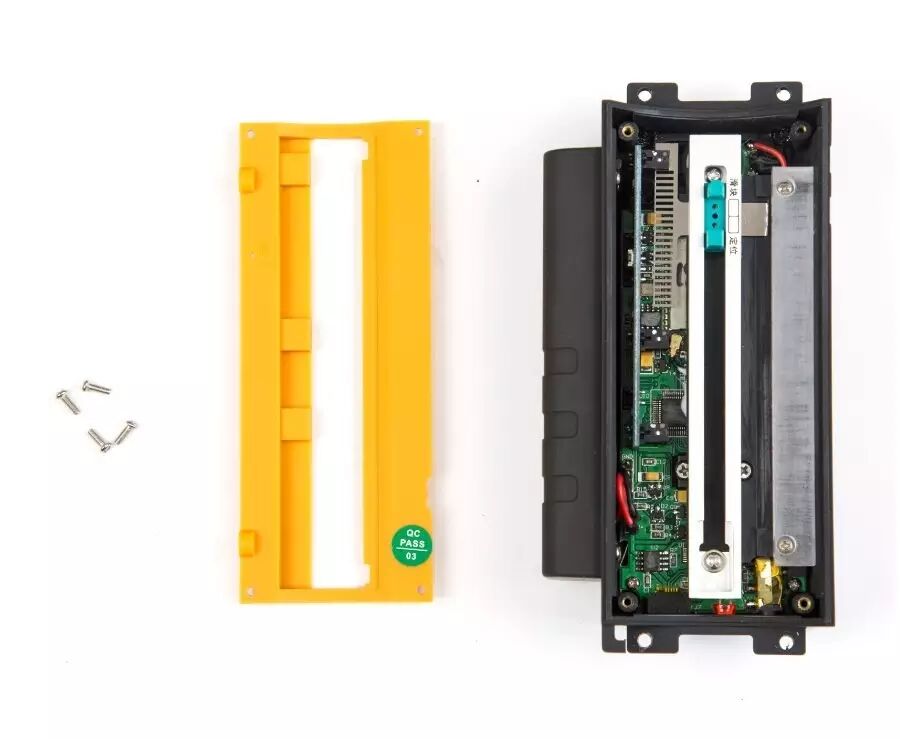

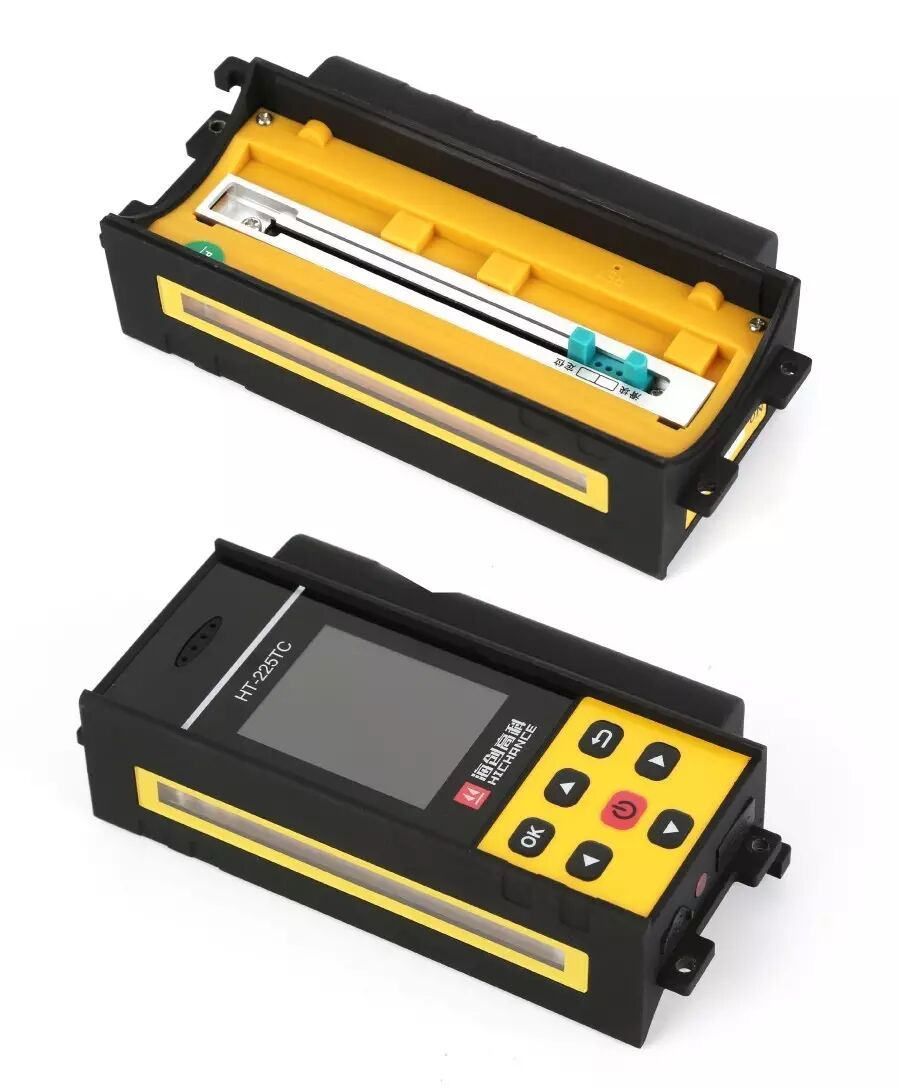

拆卸完毕


维护仪表

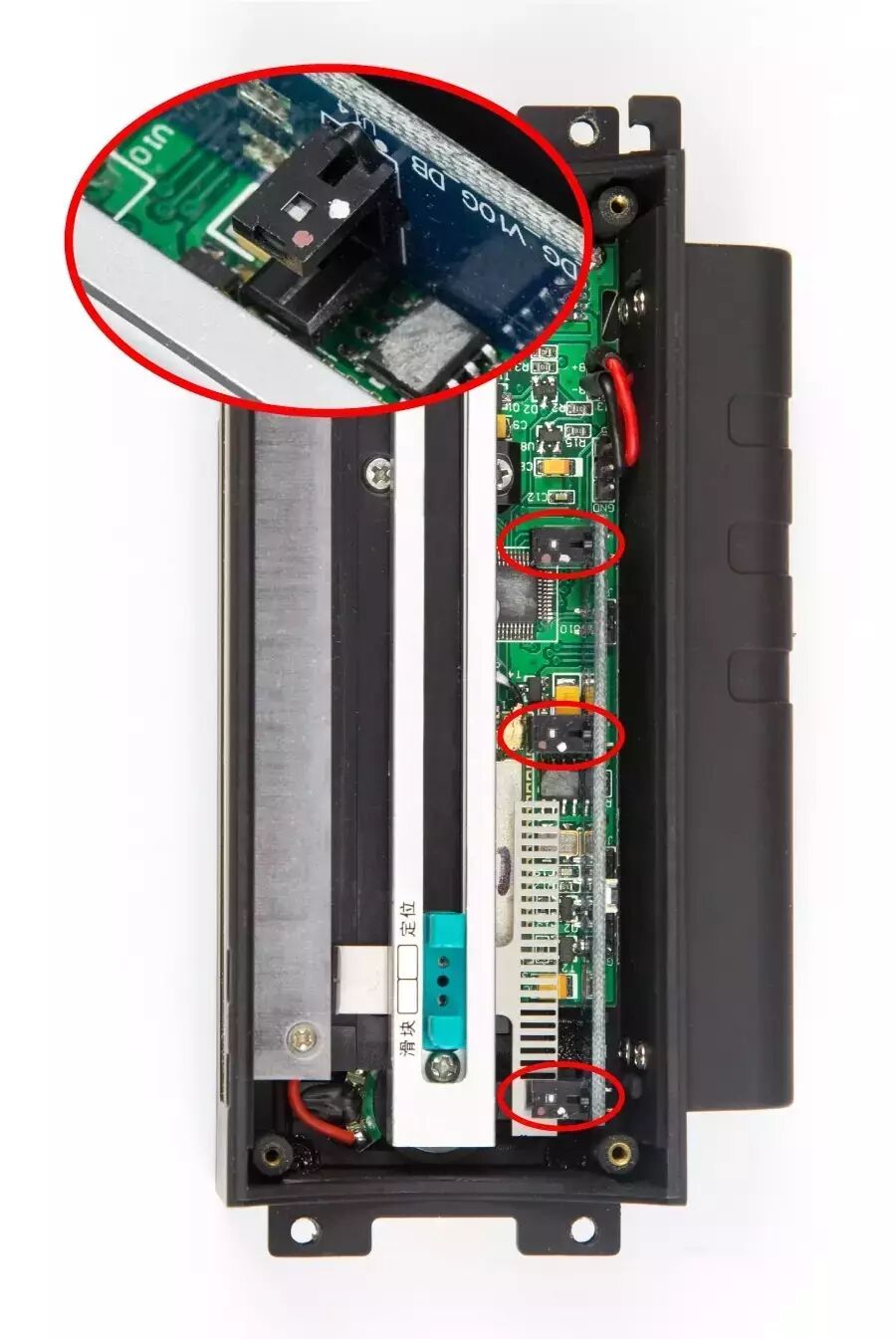

需要清洁的三组“光电传感器”



使用弯头镊子,夹住棉花,蘸少许酒精,将棉花上多余酒精挤干,缠绕在镊头上。

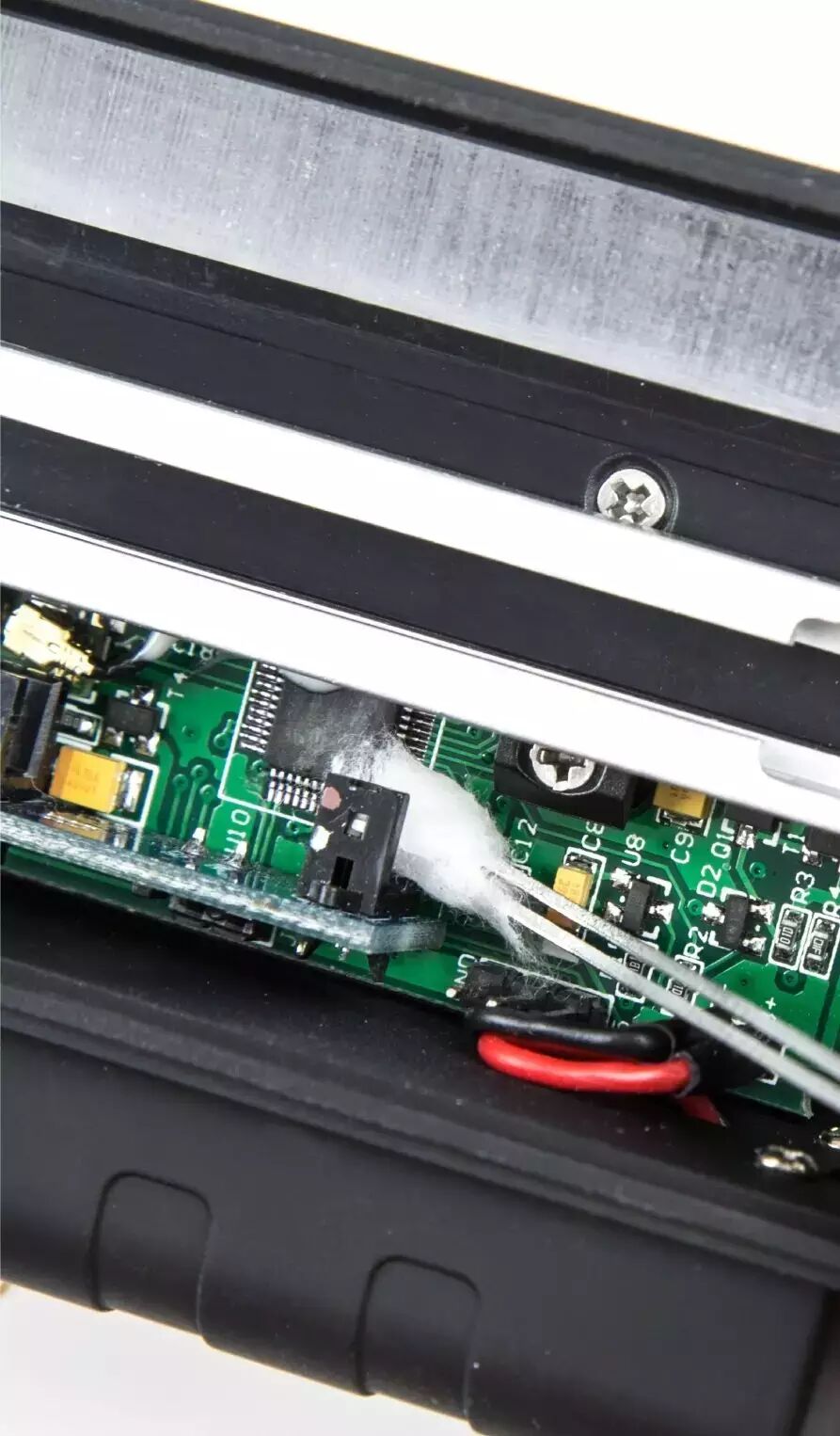

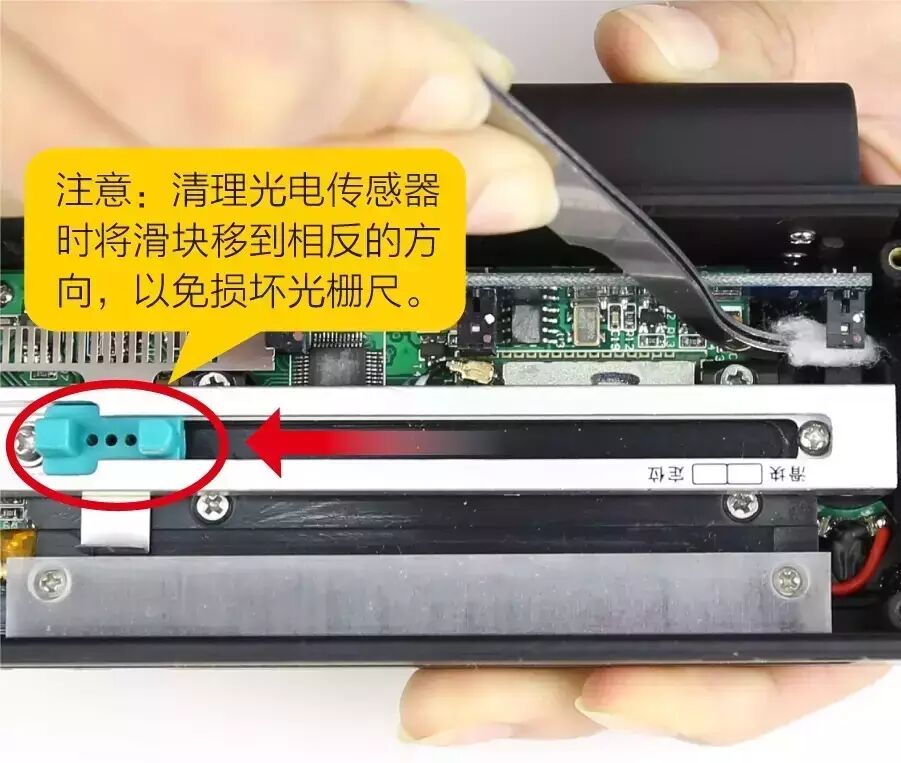

依次清理三组“光电传感器”


上下前后擦拭,即完成清洁保养


组装仪表

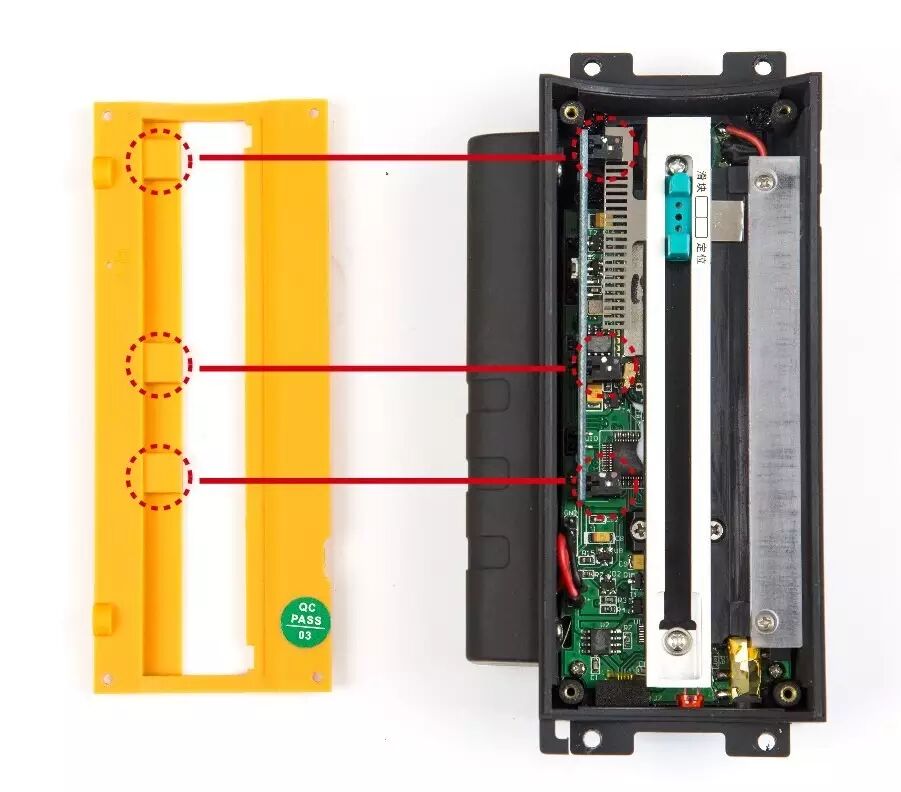

安装盖板,注意黄色盖板突出部分与“光电传感器”位置一致。



使用十字螺丝刀依次拧紧盖板的四颗螺丝



安装完成后,仪表进入数据测量界面;上下快速晃动仪表,仪表报数为“回弹上限”,仪表正常。保养组装完成


保养完毕


写完了?连小编都觉得似乎有点太幼儿园了。本着更高、更强的意念,小编再增加一些进阶教程。


光栅尺保养及更换


回弹仪检测中,非接触式光栅尺反复滑动工作,抗弯截面应对物理疲劳会有千分之二左右的光栅尺会出现老化。小编特别为喜欢动手的机械控们讲解一下更换步骤。


第一步、拆卸仪表盖板

与上面回弹仪仪表保养中的拆除方法一样

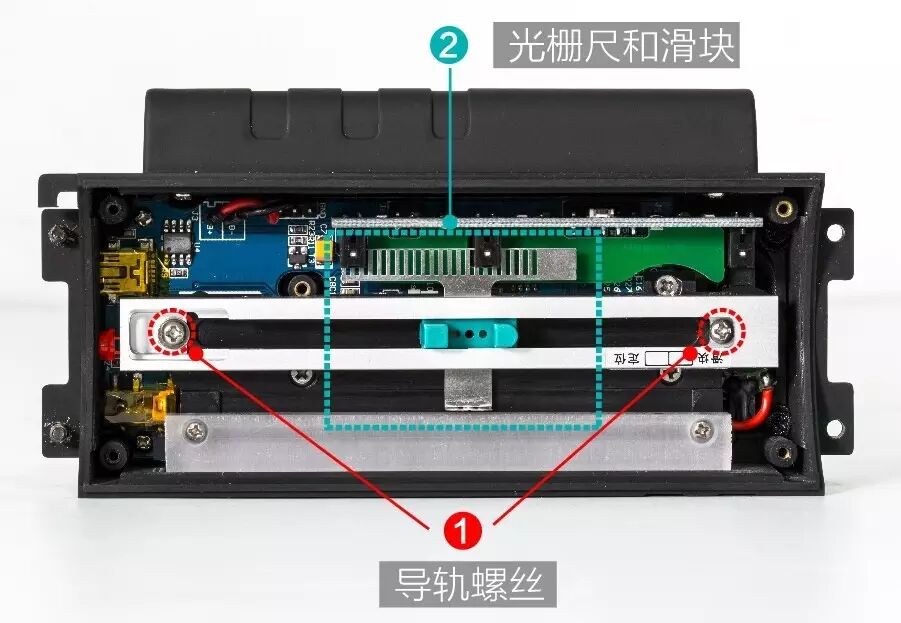

第二步、拆卸导轨

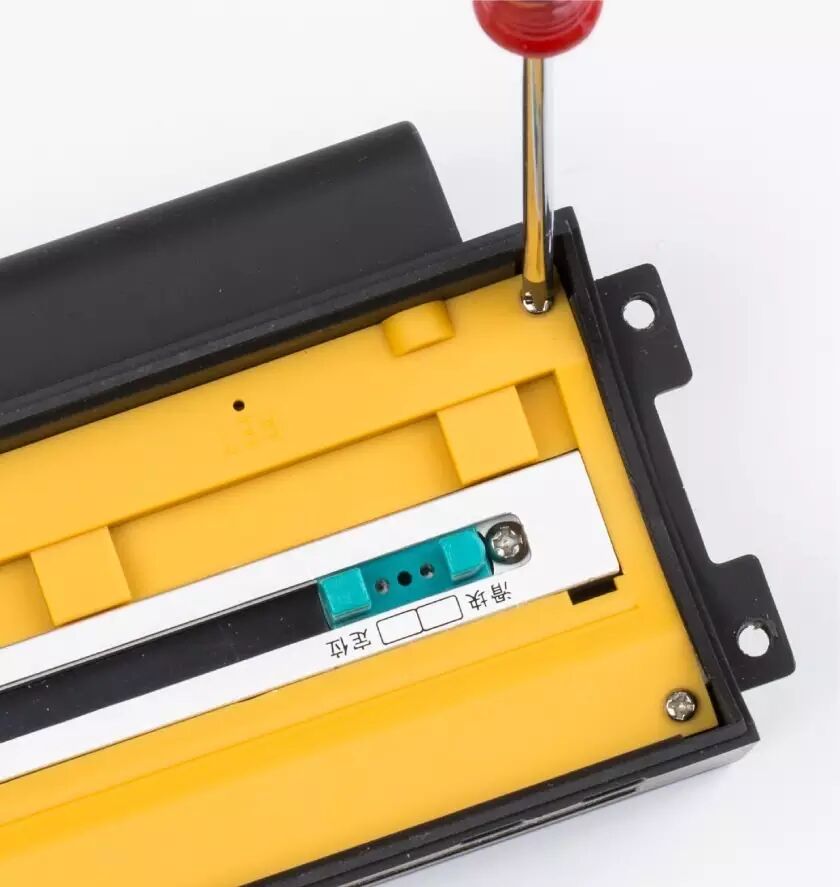

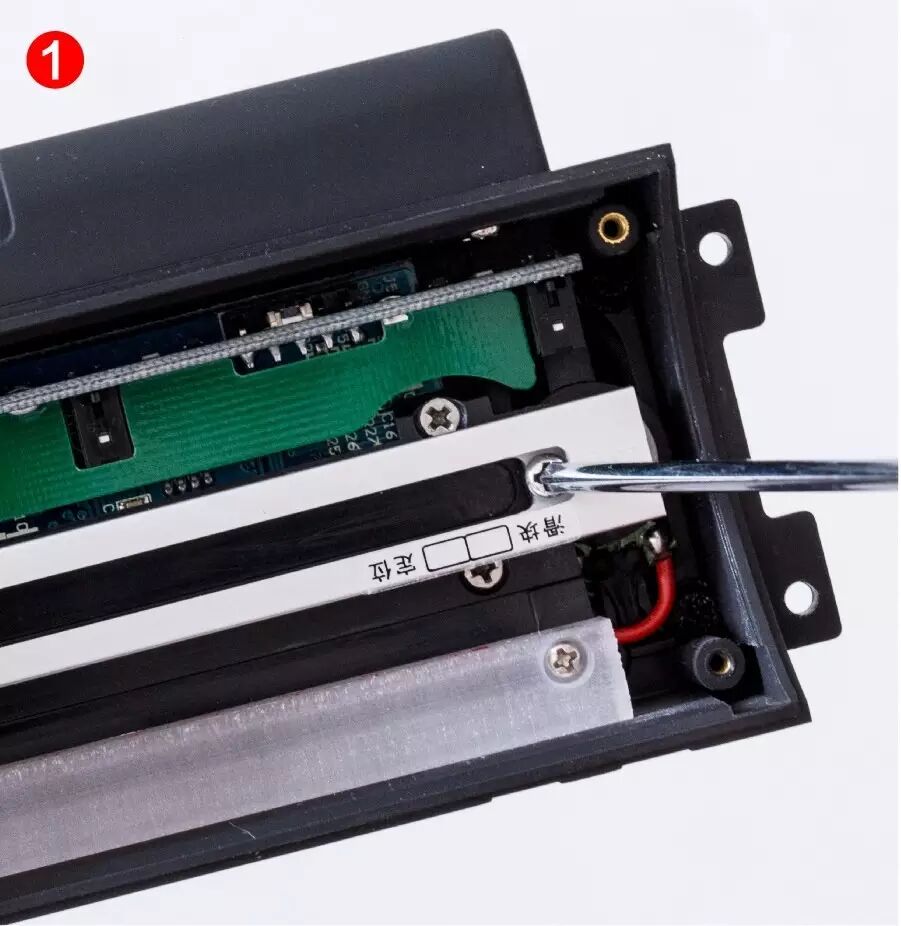

使用十字螺丝刀依次拆掉固定导轨的两个螺丝

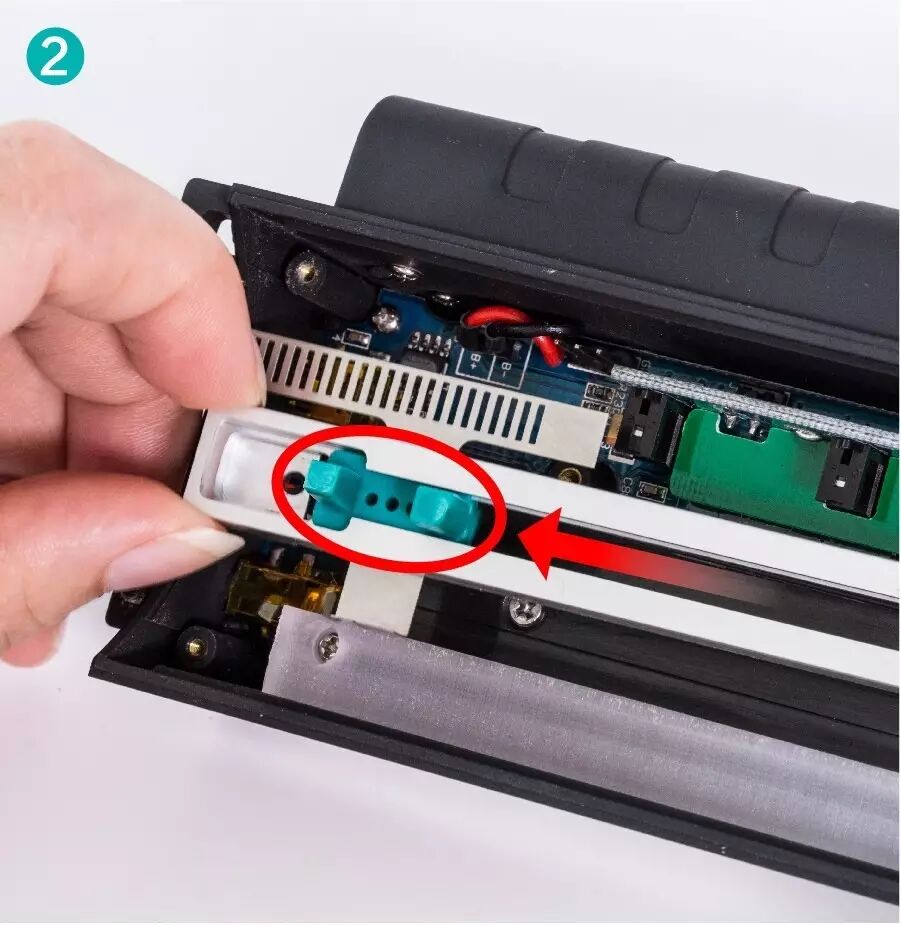

将光栅尺滑块移到没有“光电传感器”一端,卸下滑块导轨

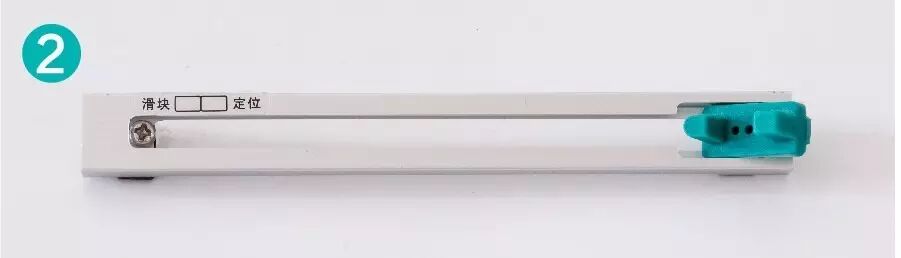

导轨拆卸完毕


第三步、拆卸光栅尺及滑块

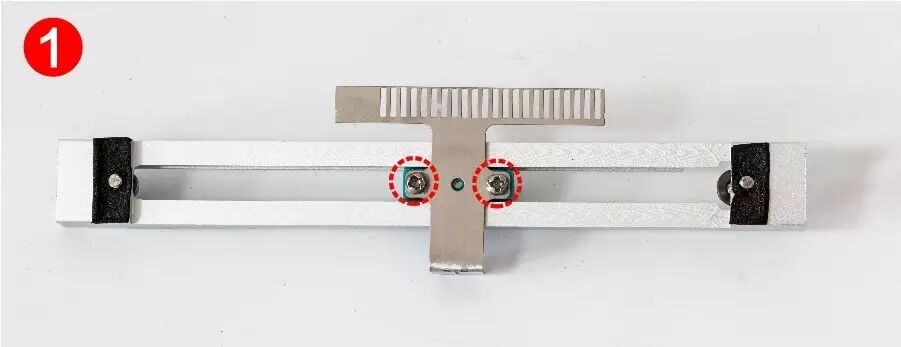

卸掉光栅尺:使用十字螺丝刀依次拆掉固定滑块的两个螺丝



卸掉滑块:将滑块移到有缺口一端

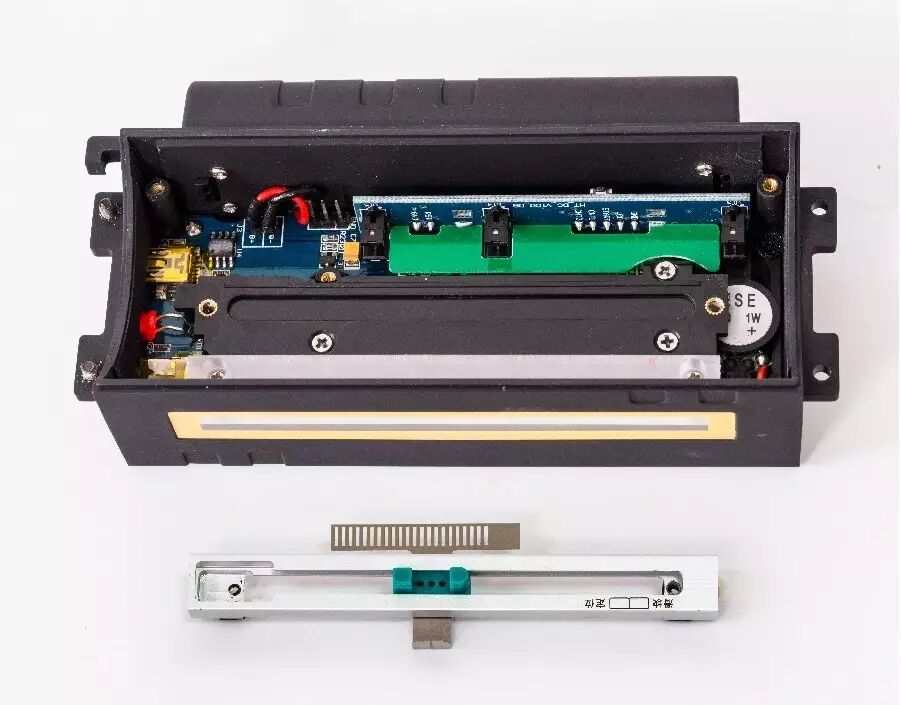

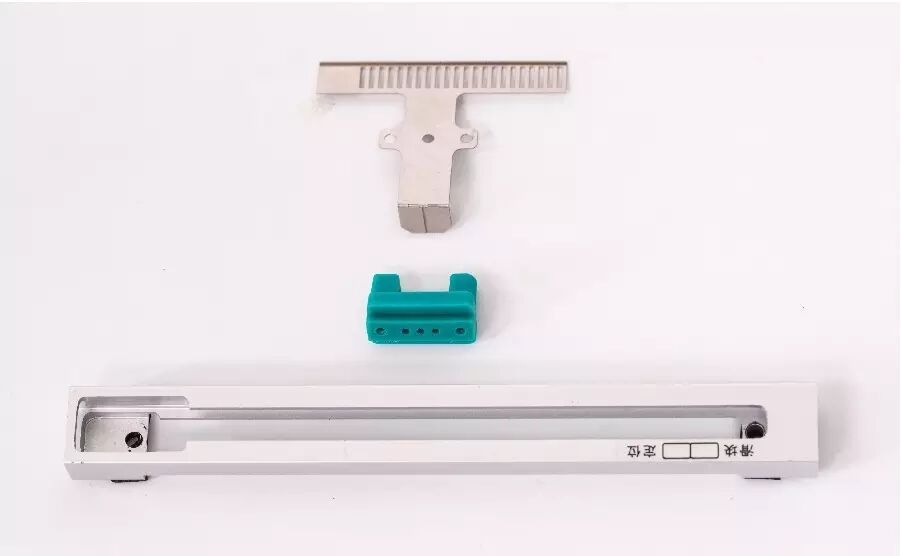

拆卸完毕


第四步、安装新光栅尺及滑块

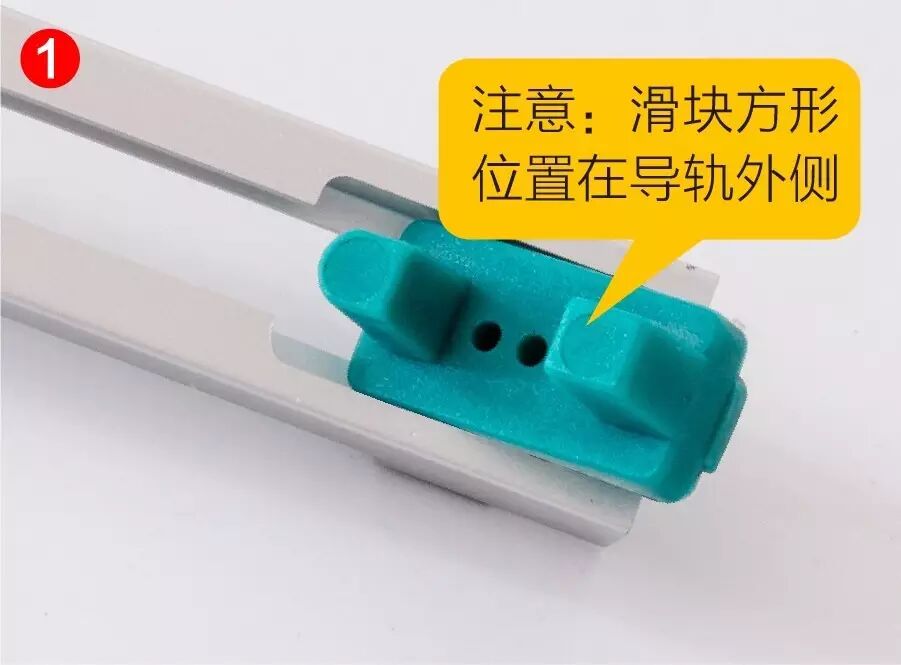

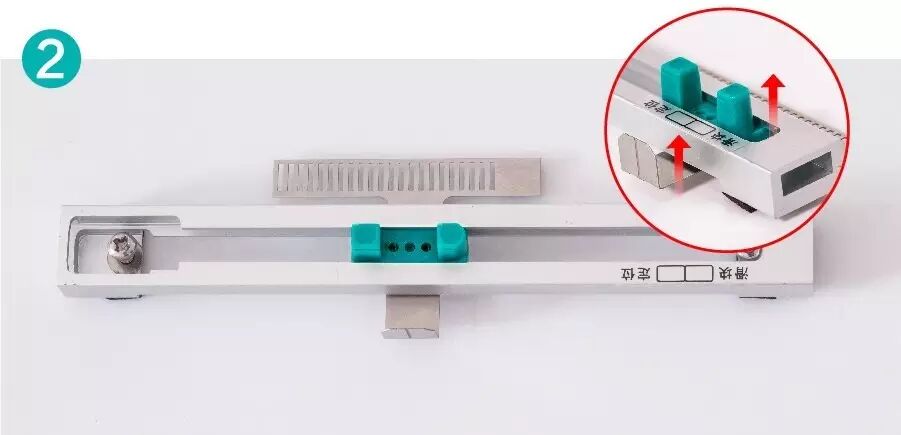

安装新滑块:注意滑块方形位置在导轨外侧



安装新光栅尺:拧紧两颗固定螺丝。注意光栅尺刻度线面与滑块凸起方向相同;且在滑块定位标贴同侧

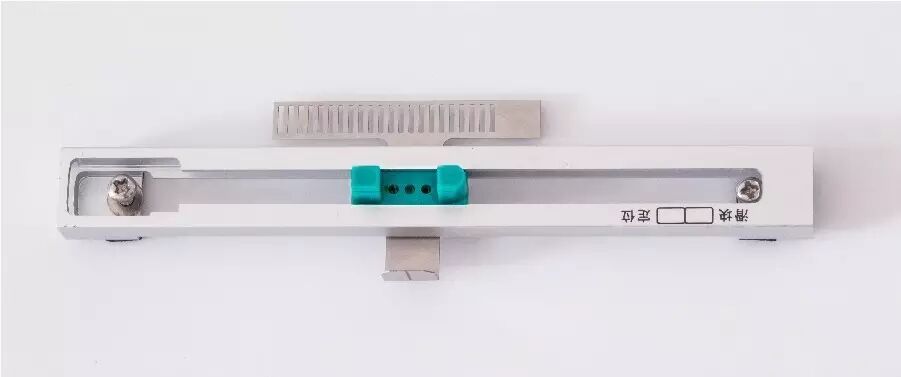

安装完成


第五步、组装回弹仪仪表

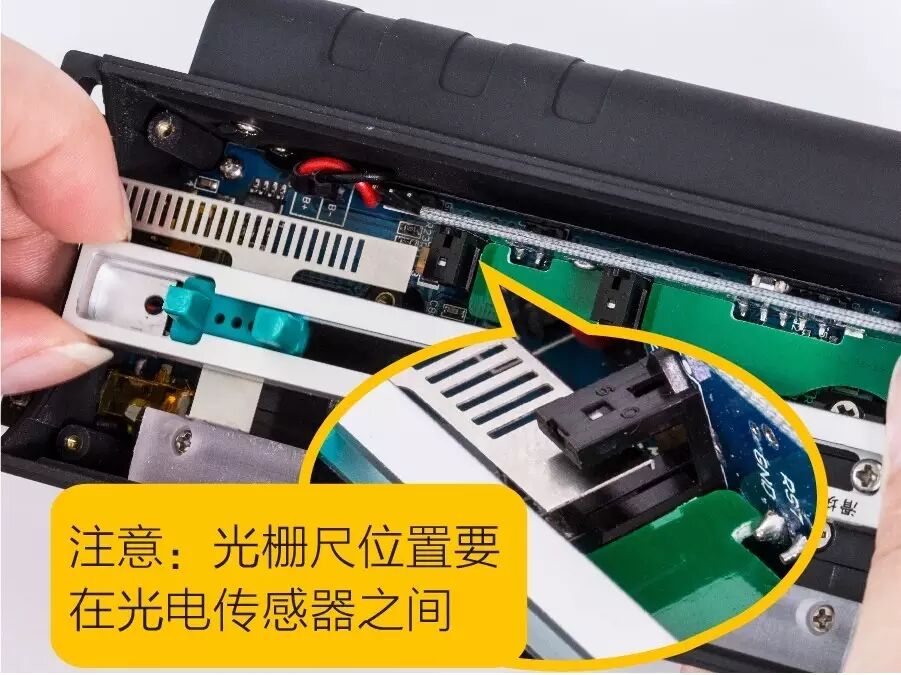

安装导轨:将光栅尺滑块移到没有“光电传感器”一端,固定两颗螺丝



安装盖板:注意黄色盖板突出部分与“光电传感器”位置一致,固定四颗螺丝


组装完成


安装完成后,仪表进入数据测量界面;上下快速晃动仪表,仪表报数为“回弹上限”(仪表上限默认为82,可以在参数设置中查看),仪表正常。这样您的回弹仪光栅尺就已经更换完成了。
